Cephe uygulaması ve bina entegre GES
Dikey cephede üretim, bina entegre (BIPV) modüller ve yönetmelikteki “çatı ve cephe uygulaması” şartı.

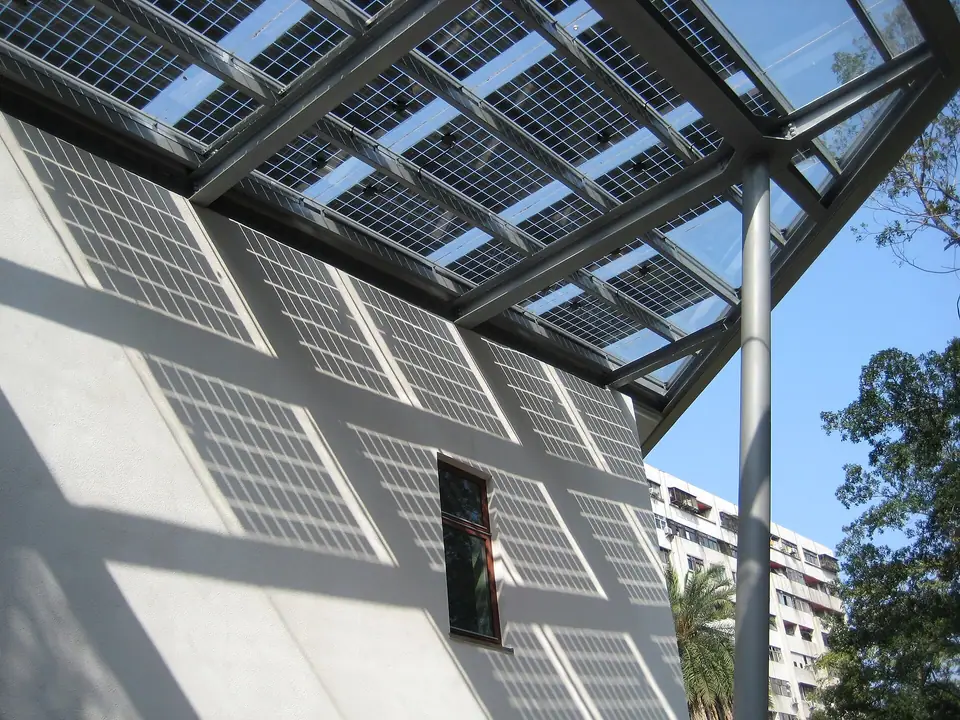

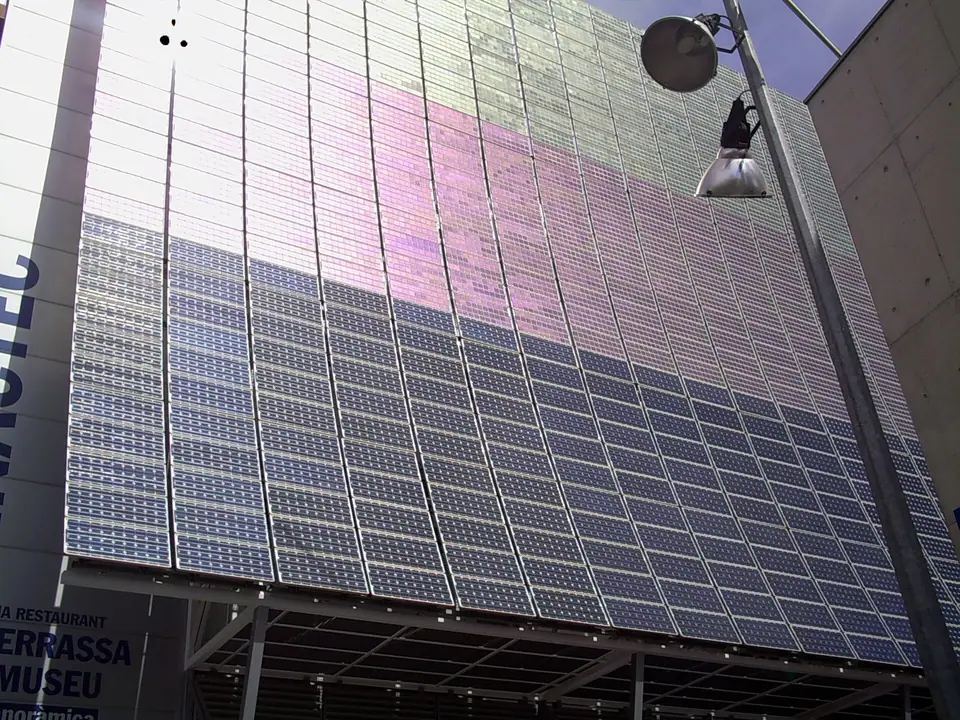

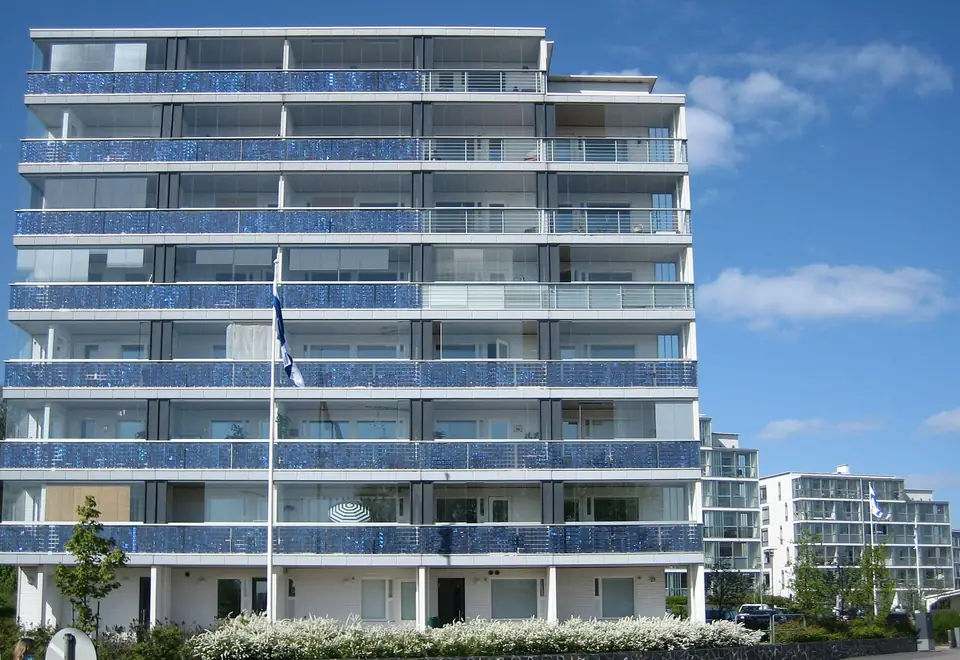

Cephe uygulaması, panellerin çatı yerine binanın dış duvarına, cam yüzeyine, balkon korkuluğuna ya da güneşlik elemanlarına yerleştirilmesidir. Lisanssız üretim yönetmeliği bu uygulamayı çatıyla birlikte anar: tüketim tesisiyle aynı ölçüm noktasında kurulan güneş enerjisine dayalı tesisler “ancak çatı ve cephe uygulaması olarak” gerçekleştirilebilir (Yönetmelik md. 11/3). Yönetmeliğin tanımlar maddesinde (md. 4) çatı ya da cephe uygulamasının ayrı bir tanımı yer almaz; yüzeyin cephe sayılıp sayılmadığı proje ve bağlantı başvurusu aşamasında dağıtım şirketiyle netleşir. Fraunhofer ISE raporu da bina kategorisine çatıları, cepheleri ve fişe takılan küçük sistemleri birlikte dahil eder.
Bina entegre ve binaya eklenen: iki farklı yaklaşım
| Özellik | Bina entegre modül (BIPV) | Binaya eklenen modül (BAPV) |
|---|---|---|
| Yapıdaki yeri | Cephe kaplaması, cam, korkuluk ya da güneşliğin yerini alır | Mevcut cepheye taşıyıcıyla bağlanır |
| Arkasında hava | Genellikle yok | Havalandırma boşluğu bırakılabilir |
| PVGIS montaj seçeneği | Bina entegre | Serbest ile bina entegre arasında |
| Karar anı | Bina tasarımı ya da cephe yenilemesi | Mevcut bina üzerinde sonradan |
| Değerlendirme | Hem yapı malzemesi hem elektrik ekipmanı | Esas olarak elektrik ekipmanı ve taşıyıcı |
PVGIS kılavuzu bina entegre montajı, modüllerin duvarın ya da çatının yapısına tamamen gömülü olduğu ve arkada hava hareketinin bulunmadığı durum olarak tanımlar. Aynı kılavuz, arkadaki hava hareketi kısıtlandığında modüllerin 1.000 W/m² ışınım altında 15 °C’ye kadar daha sıcak çalışabildiğini belirtir. Bina entegre cephede üretim tahmini yapılırken bu nedenle serbest montaj değil, bina entegre seçeneği kullanılmalıdır. Kılavuz ayrıca çift yüzlü modüller için önerdiği yaklaşık hesabın BAPV ve BIPV uygulamalarına uygun olmadığını not eder; cephede arka yüzey kazancı varsayılmamalıdır.
Dikey yüzeyde üretim nasıl değişir?
Sitenin il sayfalarındaki değerler PVGIS’ten en uygun eğim ve yönde, serbest montajla çekilir. 81 il merkezinde en uygun eğim 27° ile 35° arasındadır (PVGIS, 2026 sorgusu). Dikey bir cephe bu açıdan belirgin biçimde uzaktır ve ızgaramız 90° eğimi içermediği için cephe için bir oran yayımlamıyoruz.
Nitel olarak beklenebilecek olan şudur: dikey yüzey, güneşin alçakta olduğu kış aylarında ışığı daha dik karşılar, yazın tepedeki güneşi ise çok eğik alır. Bu yüzden cephenin yıllık üretimi çatıdan düşük kalsa da üretimin mevsimlere dağılımı daha düz olabilir. Karşılaştırma için: en uygun açıda aralık üretimi, iller arasında temmuz üretiminin %9–%65 kadarıdır. Kendi cepheniz için doğru tahmin yolu PVGIS’te aşağıdaki girdilerle ayrı bir sorgu yapmaktır:
- Eğim: yatay düzleme göre açı; dikey cephe için 90°.
- Yön (azimut): güney 0°, doğu −90°, batı 90°. Sitenin eğim ızgarası kuzey yönünü hesaplamaz.
- Montaj: bina entegre ya da arkası havalandırılan cephede serbest seçenek; gerçek sonuç çoğu zaman ikisi arasındadır.
- Sistem kaybı: varsayılan %14; kablo, inverter ve kir kayıplarını birlikte kapsar.
- Ufuk: cephede komşu binalar ve ağaçlar belirleyicidir; PVGIS kendi ufuk verisinin yerine kullanıcının yükleyeceği ufuk dosyasını kabul eder.
Cephe hangi binalarda anlam kazanır?
Cephe uygulaması çoğu zaman çatıya ek bir yüzey olarak düşünülür. Çok katlı binalarda çatı alanı, bina tüketimine göre küçük kalır; asansör makine dairesi, su depoları ve iklimlendirme cihazları da çatının bir bölümünü kaplar. Böyle binalarda güneye bakan, gölgesi az bir cephe ek kurulu güç için tek seçenek olabilir. İkinci durum zamanlamadır: bina zaten cephe yenilemesine giriyorsa, kaplamanın bir bölümünü modülle yapmak ayrı bir taşıyıcı kurmaktan daha az ek iş gerektirebilir. Üçüncüsü tüketim profilidir. Gündüz yoğun tüketimi olan ve mahsuplaşması saatlik yapılan işyerlerinde, üretimin öğle saatlerine sıkışmaması öz tüketimi destekleyebilir; bu durum işyeri çatı GES rehberinde ele alınıyor. Buna karşılık müstakil bir evde gölgesiz, güneye bakan bir çatı varken cephe genellikle ikinci sıradaki seçenektir.
Gölge ve dizi tasarımı
Cephe, çatıya göre çok daha fazla gölgeye maruzdur: karşı binalar, sokak ağaçları, üst kattaki balkon ve saçak çıkıntıları gün içinde farklı panelleri farklı saatlerde gölgeleyebilir. Seri bağlı bir dizide en zayıf panelin akımı tüm diziyi sınırladığı için, farklı katlarda ya da farklı gölge koşullarındaki panellerin aynı diziye bağlanması kaybı büyütür. Bu tür cephelerde panel düzeyinde çalışan güç optimizeri ya da mikro inverter seçenekleri değerlendirilebilir. Aynı cephede farklı yönlere bakan yüzeyler varsa, örneğin bir köşe binanın güney ve batı cepheleri, bunlar da ayrı MPPT girişlerine bağlanmalıdır. Gölge analizinin yöntemi için gölgelenme ve ufuk rehberine bakabilirsiniz.
Mevzuat ve apartman kararları
- Güneş tesisi çatı ya da cephe uygulaması olmalıdır (Yönetmelik md. 11/3).
- Üretim tesisinin bağlantısı çift yönlü sayaçtan önce tüketim tesisi tarafına yapılmışsa üretim ve tüketim tesisleri aynı yerde kabul edilir (md. 4/2). Cephedeki panellerin kablosu bu yüzden binanın kendi sayaç noktasına bağlanır.
- Projelendirme, kurulum ve kabul ilgili standartlara ve teknik mevzuata göre yürütülür (md. 6/1). Cephe kaplamasının yerini alan bir modülde yapı malzemesi olarak aranan özellikler de bu kapsamda değerlendirilir.
- Panel ve invertörün son beş yıl içinde üretilmiş olması şarttır (md. 37/6).
Apartmanlarda ana duvarlar her durumda ortak yer sayılır (Kat Mülkiyeti Kanunu md. 4/a). Kat malikleri yapının mimari durumu ile güzelliğini korumakla yükümlüdür ve ortak yerlerde tesis yapılması, kat maliklerinin beşte dördünün yazılı rızasına bağlıdır (md. 19). Karar süreci apartmanda karar nasıl alınır sayfasında anlatılıyor.
Projede ve veri sayfasında bakılacaklar
Cephe uygulamasında sayısal değerler hem bina hem ürün özelinde belirlenir. Proje ve teklif incelenirken şu sorular sorulmalıdır:
- PVGIS ya da benzeri bir araçla, gerçek eğim, yön ve montaj türüyle ayrı bir üretim tahmini yapıldı mı?
- Modül cephe kaplamasının yerini alıyorsa yapı malzemesi olarak veri sayfasında hangi belgeler var?
- Taşıyıcı, cephe duvarının taşıma kapasitesine ve rüzgâr yüküne göre hesaplandı mı?
- Farklı katlardaki ve farklı gölge koşullarındaki paneller ayrı dizilere ya da panel düzeyinde elektroniğe ayrıldı mı?
- Bakım ve panel değişimi için cepheye erişim nasıl sağlanacak?
- Kablolar cephe içinden mi dışından mı geçiyor ve yangın bölmeleri nasıl korunuyor?
Çatı alternatifini karşılaştırmak için eğimli çatı montaj sistemleri ile yıllık üretim hesaplayıcısı kullanılabilir.
Kaynaklar
Sık sorulan sorular
Cephe GES yönetmeliğe göre çatı GES ile aynı haklara sahip mi?
Yönetmelik, tüketim tesisiyle aynı ölçüm noktasında kurulan güneş tesislerinin ancak çatı ve cephe uygulaması olarak gerçekleştirilebileceğini söyler ve iki uygulamayı aynı cümlede birlikte sayar. Başvuru, mahsuplaşma ve ihtiyaç fazlası kuralları kurulum yüzeyine göre değil, abonelik ve tesis türüne göre işler.
Dikey cephe paneli çatıdaki panel kadar üretir mi?
Genellikle üretmez, çünkü il merkezlerinde en uygun eğim PVGIS 2026 sorgusunda 27 ile 35 derece arasında çıkıyor ve dikey yüzey bundan uzaktır. Sitenin eğim ızgarası dikey yüzeyi içermediği için oran vermiyoruz; tahmin için PVGIS’te eğimi 90 derece girerek ayrı sorgu yapılmalıdır.
BIPV ile cepheye sonradan eklenen panel arasındaki fark nedir?
Bina entegre modül cephe kaplaması, cam ya da korkuluk gibi yapı elemanının yerini alır ve arkasında genellikle hava dolaşımı olmaz. Sonradan eklenen panel ise mevcut cepheye bir taşıyıcıyla bağlanır ve arkasında bir havalandırma boşluğu bırakılabilir. Bu fark modül sıcaklığını ve dolayısıyla üretimi etkiler.
Apartman cephesine panel takmak için kat maliklerinin izni gerekir mi?
Kat Mülkiyeti Kanunu ana duvarları her durumda ortak yer sayar ve ortak yerlerde tesis yapılmasını kat maliklerinin beşte dördünün yazılı rızasına bağlar. Cephe uygulaması planlanan apartmanlarda bu karar başvurudan önce alınmalıdır.
