Eğimli çatıda montaj sistemleri

Eğimli çatıda montaj sistemi üç işi birden yapar: paneli çatının taşıyıcısına bağlar, rüzgâr ve kar yükünü bu taşıyıcıya aktarır ve panelin arkasında ne kadar hava dolaşacağını belirler. Son madde en çok gözden kaçanıdır. PVGIS kullanım kılavuzu, modül arkasındaki hava hareketi kısıtlandığında modüllerin 1.000 W/m² ışınım altında 15 °C’ye kadar daha sıcak çalışabildiğini ve sıcaklığın verimi doğrudan etkilediğini belirtir. Kanca, ray ve kelepçe seçimi bu yüzden yalnızca bir sabitleme değil, üretim kararıdır.

Çatı türüne göre bağlantı elemanları

Montaj sistemleri çatı kaplamasına göre değişir, ancak mantık aynıdır: yük kaplamaya değil taşıyıcıya iner, su yalıtımı delinen her noktada yeniden sağlanır.

Çatı kaplaması	Tipik bağlantı	Dikkat edilecek nokta
Kiremit	Kiremit altından geçen çatı kancası, mertek ya da aşığa vidalanır	Kanca geçen kiremit yeniden oturtulmalı, kiremit kırılmamalı
Sandviç panel	Trapez hadveye oturan kısa ray ya da bağlantı profili	Vida contası ve sızdırmazlık; vida saca değil mümkünse aşığa
Trapez metal sac	Hadve üzerine kısa ray, conta ve uygun vida	Isıl genleşme ve sac kalınlığına uygun bağlantı
Kenetli metal çatı	Delmeden kenede sıkılan kelepçe	Kelepçenin kenet profiline uyumu

Raylar kancalara, paneller de raylara uç ve orta kelepçelerle bağlanır. Kelepçenin panel çerçevesinde hangi bölgeye basacağı, panelin montaj kılavuzunda tanımlanan sıkıştırma alanlarına göre belirlenir; bu alanların dışına yapılan bağlantı panel garantisini ve mekanik dayanımı etkileyebilir.

Havalandırma aralığı, sıcaklık ve PVGIS varsayımı

PVGIS’te montaj için iki seçenek vardır. Serbest montajda modüller bir taşıyıcı üzerindedir ve arkalarından hava serbestçe akar. Bina entegre montajda ise modüller duvarın ya da çatının yapısına tamamen gömülüdür ve arkada hava hareketi yoktur. Kılavuz, kavisli kiremitli bir çatı üzerine montaj gibi ara durumlarda performansın bu iki hesabın arasında bir yere düşeceğini belirtir.

Bu ayrım sitedeki il sayfalarını okurken önemlidir. İl verileri PVGIS’ten serbest montaj varsayımıyla ve %14 sistem kaybıyla çekilir. Çatıya çok yakın, arkası dar bir boşlukla kurulan bir sistemde gerçek üretim bu değerin biraz altında kalabilir. Pratik bir yöntem, PVGIS’te aynı konum için iki sorgu yapıp serbest ve bina entegre sonuçları arasındaki aralığı görmektir; montaj aralığı ne kadar dar ise sonucun alt uca o kadar yaklaşacağı varsayılabilir. Sıcaklık etkisi en çok yaz öğleden sonralarında hissedilir; kış aylarında soğuk hava paneli zaten serin tuttuğu için iki montaj türü arasındaki fark daha küçük kalır.

Çatı eğimi ve yönü montajı nasıl etkiler?

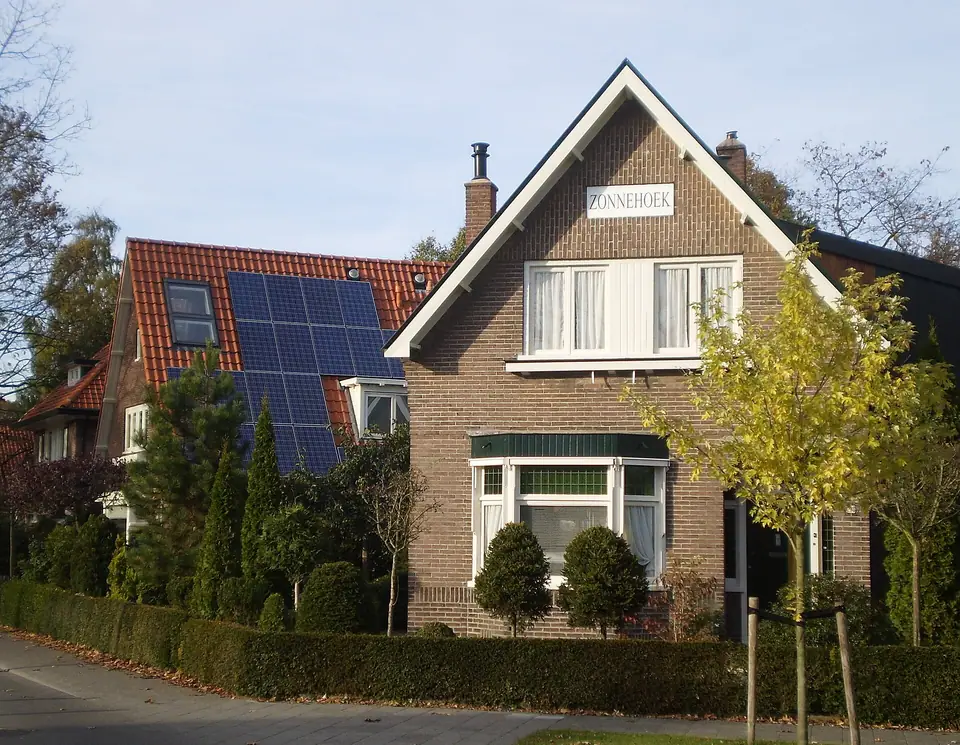

Eğimli çatıda paneller genellikle çatının eğimini izler. PVGIS 2026 sorgusuna göre 81 il merkezinde en uygun eğim 27° ile 35° arasındadır ve 30° eğimli güney yüzey en uygun konumun %99–100’ünü verir. Aynı eğimde doğu yüzey %79–85, batı yüzey %76–85 aralığında kalır (PVGIS, 2026 sorgusu). Yani güneye bakan tipik bir kiremit çatıda paneli ayrıca dikleştirmenin getirisi küçüktür; buna karşılık yükseltilmiş taşıyıcı rüzgâr yükünü artırır. Çatınızın açısı için yön ve eğim kaybı hesaplayıcısı, konunun ayrıntısı için çatı yönü ve eğimi rehberi kullanılabilir.

Doğu ve batıya bakan iki yüzü olan beşik çatıda panelleri iki yüze bölmek mümkündür. Bu durumda iki yüzün farklı saatlerde üretmesi nedeniyle aynı dizide birleştirilmemeleri, ayrı MPPT girişlerine bağlanmaları gerekir; bu seçim inverter tarafında yapılır.

Mevzuat: çatı şartı ve teknik uygunluk

• Aynı ölçüm noktasında kurulan lisanssız güneş tesisleri ancak çatı ve cephe uygulaması olarak gerçekleştirilebilir (Yönetmelik md. 11/3). Montaj sistemi bu nedenle binanın parçası olan bir yüzeye kurulur.
• Projelendirme, kurulum, bağlantı, kabul, işletme ve bakım ilgili standartlar ve teknik mevzuata göre yürütülür; tesis sahibi bu koşulları sağlamakla yükümlüdür (md. 6/1 ve 6/2). “İlgili standart”, öncelik sırasıyla TS, EN, IEC, ISO ve diğer uluslararası standartları ifade eder (md. 4/1-k).
• Can ve mal güvenliği açısından tehlikeli durumlarda tesis bildirim beklenmeden şebekeden ayrılır; esasa ilişkin olmayan aykırılıklarda bildirimden sonra 15 gün içinde düzeltilmezse ayrılır (md. 6/3).
• Montaj sistemi, beş yıl şartının örnek olarak saydığı ana ekipmanlar arasında geçmez; ancak aynı çatıdaki panel ve invertörün son beş yıl içinde üretilmiş olması şarttır (md. 37/6).

Apartman çatısında ortak alan kararları için apartman çatı GES rehberine bakılmalıdır.

Rüzgâr, kar ve sigorta

Rüzgâr panelin altına girdiğinde kaldırıcı bir kuvvet oluşur; bu yük çatının kenar ve köşe bölgelerinde daha yüksektir. Kar ise paneli ve rayları aşağı doğru zorlar. Kanca aralığı, ray kesiti ve vida sayısı bu yüklere göre statik hesapla belirlenir; bu sayfada sayı verilmemesinin nedeni, değerlerin bina yüksekliği, konum ve çatı taşıyıcısına göre değişmesidir.

Yangın sigortası genel şartlarında kar ağırlığı ve fırtına, ek sözleşmeyle teminata alınabilecek haller arasında sayılır (Yangın Sigortası Genel Şartları A.3). Montaj hatasının yol açtığı bir hasarda poliçenin bu teminatları içerip içermediği belirleyici olur; ayrıntı için dolu ve fırtına sayfası.

Sık yapılan montaj hataları

Eğimli çatıdaki sorunların çoğu panelin kendisinden değil, montaj ayrıntılarından çıkar. Kancanın kiremidi aşağıdan kaldırması ya da kırması, yağmur suyunun çatı altına sızmasına yol açar ve çoğu zaman aylar sonra fark edilir. Rayların bina yüzeyine fazla yakın tutulması, havalandırmayı azaltarak yaz aylarında panelin sıcak çalışmasına neden olur. DC kabloların raylara sabitlenmeden sarkık bırakılması, rüzgârda sürtünme ve yalıtım aşınmasıyla sonuçlanabilir; kablo yönetimi için DC kablo ve konnektörler sayfasına bakabilirsiniz. Son olarak, panelleri çatı kenarına kadar yaymak hem rüzgâr yükünün en yüksek olduğu bölgeye girmek hem de bakım için yürüme alanını ortadan kaldırmak demektir. Kenar boşluğu ve bakım yolu, yerleşim planında baştan ayrılmalıdır.

Projede ve veri sayfasında bakılacaklar

• Çatı taşıyıcısının türü, aralığı ve durumu yerinde kontrol edildi mi?
• Kanca ya da bağlantı elemanı sayısı ve aralığı statik hesaba dayanıyor mu?
• Kelepçeler panel kılavuzundaki sıkıştırma alanlarında mı?
• Delinen her noktada su yalıtımı nasıl sağlanıyor?
• Panel ile çatı arasında havalandırma boşluğu bırakıldı mı?
• Farklı yöne bakan yüzeyler ayrı MPPT girişine mi bağlanıyor?
• Alüminyum ray ile çelik vida gibi farklı metallerin temasında korozyon önlemi var mı?
• Konstrüksiyon topraklama hattına bağlanıyor mu?
