Çatı taşıma kapasitesi: statik, kar ve rüzgâr yükü

Çatıya güneş paneli kurmak, çatının taşıması gereken yükü kalıcı olarak değiştirir. Panel ve konstrüksiyonun kendi ağırlığı her gün oradadır; kışın bunun üzerine kar biner, fırtınada rüzgâr paneli bir bastırır bir kaldırır. Bu yüklerin mevcut kiriş, aşık, mertek ya da döşeme tarafından güvenle taşınıp taşınamayacağı gözle anlaşılmaz; inşaat mühendisinin yaptığı bir statik değerlendirmeyle belirlenir. Türkiye’de yüklerin hesap değerleri için başvurulan temel standart TS 498’dir, kar ve rüzgâr için TS EN 1991 serisi de kullanılır. Ev sahibinin işi hesabı yapmak değil, doğru soruyu sorup doğru belgeyi istemektir.

Panel ve konstrüksiyon çatıya hangi yükleri ekler?

Bir çatı GES’in taşıyıcıya getirdiği etki dört başlıkta toplanır. Bunlardan yalnızca ilki sistemin kendisinden gelir; diğer üçü, sistemin çatının üzerinde durmasının sonucudur.

Yük	Nereden gelir?	Neye bakılır?
Sabit yük (öz ağırlık)	Panel, ray, kanca, kelepçe, kablo, varsa balast blokları	Panel veri sayfasındaki kütle ve konstrüksiyonun kalem kalem ağırlığı
Kar yükü	Panel yüzeyinde ve çevresinde biriken, kayan ya da yığılan kar	Bölgenin kar değeri, çatı eğimi ve biçimi, karın kayıp kaymadığı
Rüzgâr yükü	Panelin üstüne ve altına etkiyen basınç ve emme	Bina yüksekliği, konum, çatının kenar ve köşe bölgeleri
Deprem etkisi	Çatıya eklenen kütlenin deprem sırasında oluşturduğu yatay kuvvet	Bağlantı elemanlarının kapasitesi ve eklenen kütlenin kat ağırlığına oranı

Sabit yük için bu sitede kilogram bölü metrekare gibi genel bir değer vermiyoruz. Panellerin kütlesi modele göre değişir ve üretici veri sayfasında yazılıdır; konstrüksiyon ağırlığı ise çatı tipine ve seçilen sisteme göre projede hesaplanır. Doğru yol şudur: panel adedini veri sayfasındaki kütleyle çarpın, konstrüksiyonun ve varsa balastın ağırlığını ekleyin, toplamı sistemin kapladığı alanla birlikte mühendise verin. Panel adedini ve kapladıkları alanı panel sayısı ve alan hesaplayıcısıyla çıkarabilirsiniz.

Ortalama yük tek başına yeterli bir gösterge değildir. Eğimli çatıda yük, kancaların vidalandığı mertek ya da aşık noktalarından; düz çatıda balast bloklarının oturduğu yüzeylerden taşıyıcıya iner. Aynı toplam ağırlık, az sayıda noktaya toplanırsa taşıyıcı eleman için daha zorlayıcı olabilir.

Türkiye’de yükler hangi standartla hesaplanır?

Yapı elemanlarının boyutlandırılmasında alınacak yüklerin hesap değerlerini veren Türk standardı TS 498’dir. TSE kataloğunda bu standardın 1997 tarihli sürümü iptal olarak, 30 Eylül 2021’de kabul edilen sürümü ise geçerli olarak görünür; bu sürüme 2023 ve 2024’te üç tadil (T1, T2, T3) yayımlanmıştır. Türkiye Bina Deprem Yönetmeliği eki, atıf yaptığı standartları sıraladığı Tablo 1.1’de TS 498’i tarih belirtmeden anar ve tarihi belirtilmeyen atıflarda standardın en son baskısının kullanılacağını söyler (Ek, 1.5).

Kar ve rüzgâr için Avrupa standartlarının TS EN olarak benimsenmiş sürümleri de vardır. Çelik Yapıların Tasarım, Hesap ve Yapım Esaslarına Dair Yönetmelik eki, kendi kapsamındaki çelik yapılarda karakteristik yüklerin TS 498’e uygun belirleneceğini, kar yükleri için TS EN 1991-1-3’teki, rüzgâr yükleri için TS EN 1991-1-4’teki koşulların göz önüne alınacağını söyler (Ek, 5.3). Aynı bölüm rüzgâr hızının temel değerinin saniyede 28 metreden, rüzgâra maruz yapısal ve yapısal olmayan elemanlara etkiyen karakteristik rüzgâr yükünün de 0,5 kN/m²’den az alınmayacağını belirtir. Bu hüküm, cidar kalınlığı en az 2,5 mm olan boru ve kutu profillerle ve en az 4 mm kalınlıktaki diğer çelik profillerle kurulan yapı sistemlerini kapsayan yönetmeliğe aittir; her çatı konstrüksiyonu için genel bir kural gibi okunmamalıdır.

Yönetmelik eki bu iki standarda 2009 ve 2005 tarihli sürümleriyle atıf yapar. TSE kataloğunda ise bu Türkçe sürümler iptal olarak, yerlerine kabul edilen İngilizce metinler geçerli olarak listelenir: TS EN 1991-1-3 için 21 Mart 2025, TS EN 1991-1-4 için 21 Mayıs 2026 tarihli kayıtlar. Bir projede hangi standardın hangi baskısının esas alınacağı, projeyi hazırlayan mühendisin ve projeyi inceleyen idarenin konusudur; bu sayfa bir zorunluluk sıralaması önermez. Sizin için pratik sonuç, statik raporda hangi standarda göre hesap yapıldığının açıkça yazmasını istemektir.

Kar yükü: çatı biçimi, kayma ve saçak kenarı

Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’nın çelik yapılar için yayımladığı örnekler kitabı, TS EN 1991-1-3’e göre çatıdaki kar yükünün nasıl kurulduğunu adım adım gösterir. Hesap, zemindeki karakteristik kar ağırlığıyla başlar; bu değer çatının biçimine bağlı bir katsayı, bir maruz kalma katsayısı ve bir ısı katsayısıyla çarpılarak çatı yüzeyindeki kar yüküne dönüştürülür. Biçim katsayısı çatının eğimine ve karın kaymasının engellenip engellenmediğine göre değişir. Kitaptaki örnekler, karın düzgün yayıldığı ve bir bölgede biriktiği iki ayrı yükleme durumunun birlikte incelendiğini ve üstteki bir çatıdan kayan karın alttaki çatıda ek birikme yarattığını da gösterir.

Bu çerçeve çatı GES için üç pratik soruyu öne çıkarır:

• Kar kayıyor mu, tutuluyor mu? Karın panel yüzeyinden kayıp kaymayacağı, panelin alt kenarındaki çerçevenin, rayın ya da konstrüksiyonun karı tutup tutmayacağı hesapta bir varsayım olarak seçilir. Hangi durumun esas alındığı projede yazılı olmalıdır.
• Kar nerede birikir? Kitaptaki örneklerde birikme, farklı yükseklikteki çatıların birleştiği yerlerde ayrıca hesaplanır. Düz çatıda parapet, asansör kulesi gibi çıkıntıların ve panel sıralarının karın dağılımını nasıl değiştirdiği projede sorulmalıdır. Düz çatıda sıra aralığı ve açı seçimi için düz çatı montaj sistemleri sayfasına bakabilirsiniz.
• Kayan kar nereye düşer? Eğimli çatıda panellerden kayan kar saçak ucundan aşağı inebilir. Panellerin saçak kenarına kadar yayılması, hem bu yükü kenardaki taşıyıcıya toplar hem de altındaki yaya yolu, bahçe ya da komşu çatı için ayrı bir risk yaratır.

Kar yalnızca düşey yük değildir; kütle olarak deprem hesabına da girer. Deprem yönetmeliği eki, çatı katı ağırlığının hesabında kar yüklerinin yüzde otuzunun göz önüne alınmasını ister (Ek, 4.5.9.2). Kışın panellerde biriken karın üretime etkisi ve güvenli temizlik ayrı konulardır; bunlar panel bakımı ve temizliği rehberinde anlatılıyor.

Rüzgâr yükü: bastırma ve kaldırma

Rüzgâr panele iki yönde etki eder. Bir durumda panel çatıya doğru bastırılır; panelin altına giren hava ise paneli çatıdan kaldırmaya çalışan bir kuvvet oluşturur. İkinci etki, bağlantıların çekme dayanımını ve balastlı sistemlerde gereken ağırlığı belirler. Bu etki çatının kenar ve köşe bölgelerinde daha yüksektir. Kanca aralığı, kenar boşluğu ve bakım yoluyla ilgili ayrıntı eğimli çatı montaj sistemleri sayfasında yer alıyor.

Düz çatıda iki hesap birbirine bağlıdır. Balastlı sistemde rüzgârın kaldırma etkisine karşı eklenen her blok, doğrudan döşemeye binen sabit yüke dönüşür. Rüzgâr hesabı daha fazla balast istedikçe döşemenin taşıma kapasitesi o ölçüde daha kritik hâle gelir. Panel açısını yükseltmek rüzgârın yakaladığı yüzeyi, dolayısıyla hem balast ihtiyacını hem de döşeme yükünü büyütür.

Eğimli ve düz çatıda farklı sorular

Statik değerlendirmenin neye odaklanacağı çatı tipine göre değişir. Aşağıdaki tablo, hangi elemanın yükü karşıladığını ve mühendise hangi bilgilerin verilmesi gerektiğini özetler; sayısal bir kapasite vermez.

Çatı tipi	Yük nereye iner?	Değerlendirmede öne çıkan soru

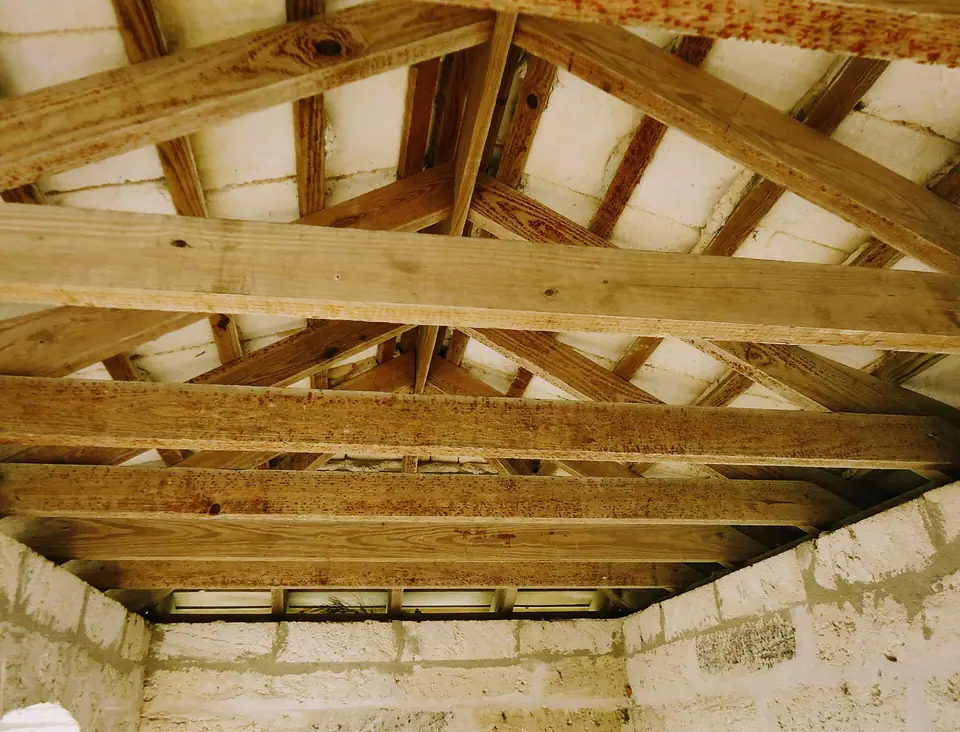

Kiremitli ahşap çatı	Kancalar üzerinden mertek ya da aşığa	Ahşap elemanların kesiti, aralığı ve mevcut durumu; çürük ya da nem hasarı
Sandviç panel ya da trapez sac çatı	Bağlantı elemanları üzerinden aşıklara	Vidanın saca mı aşığa mı bağlandığı; aşık aralığı ve kesiti
Betonarme düz çatı, balastlı	Balast bloklarından döşeme plağına	Döşemenin ek sabit yükü taşıma kapasitesi; blokların yerleşimi
Betonarme düz çatı, ankrajlı	Ankraj noktalarından döşemeye	Ankrajın çekme dayanımı ve yalıtım detayı

Eski binalarda proje bulunmayabilir ya da uygulama projeden farklı olabilir. Deprem yönetmeliği eki, mevcut binaların değerlendirilmesinde bilgilerin binanın projelerinden, yerinde gözlem ve ölçümlerden ve alınacak malzeme örneklerinin deneylerinden derleneceğini ve bu işlemlerin inşaat mühendislerinin sorumluluğunda yapılacağını söyler (Ek, 15.2.1.1 ve 15.2.1.3). Bu nedenle mühendisin çatıyı yerinde görüp görmediğini, taşıyıcının türünü ve durumunu rapora işleyip işlemediğini sorun.

Deprem yönetmeliği panellere nasıl bakar?

Türkiye Bina Deprem Yönetmeliği, amacını yeniden yapılacak, değiştirilecek ve büyütülecek binaların tamamının veya bölümlerinin deprem etkisi altında tasarımı ile mevcut binaların değerlendirilmesi ve güçlendirilmesi için kuralları belirlemek olarak tanımlar (md. 1). Uygulanacak hesap esasları yönetmeliğin ekindedir (md. 3). Ek metninde güneş paneli adıyla geçmez; panellerle ilgili olabilecek hükümler, yapısal olmayan elemanlara ayrılan Bölüm 6’dadır:

1. Taşıyıcı sisteme bağlı fakat bağımsız çalışan mimari elemanlar ile mekanik ve elektrik donanımlar ve bunların yapıya bağlantıları için deprem hesabı yapılması zorunludur. Binaya bağlı olmayan, geçici olarak bulunan donanımlar ile deprem tasarım sınıfı 4 olan binalardaki yapısal olmayan elemanlar bu zorunluluğun dışındadır (Ek, 6.1.1).
2. Yapısal olmayan eleman ve donanımlar yapıya sabit olarak bağlanmalı, bağlantı elemanları eşdeğer deprem yüklerini ve yer değiştirmeleri karşılayacak kapasitede olmalıdır; bağlantı hesabında sürtünmeden gelen ek kapasite dikkate alınmaz (Ek, 6.1.2). Balastlı, yani ağırlıkla duran sistemlerde bu hükmün nasıl uygulanacağını proje mühendisine sorun.
3. Eleman ya da donanımın ağırlığı bulunduğu katın toplam ağırlığının yüzde onundan büyükse, taşıyıcı sistemin parçası sayılır ve kütlesi bina hesabına katılır (Ek, 6.1.3).

Donanımlar için katsayıların verildiği Tablo 6.2’de çatıya inşa edilmiş elektrik sistemlerine ilişkin satırlar bulunur; panellerin hangi satırla değerlendirileceği mühendisin kararıdır. Tarihi ve kültürel değeri olan tescilli yapıların ve anıtların değerlendirilmesi ve güçlendirilmesi ise yönetmeliğin kapsamı dışındadır (Ek, 1.1.8 ve 15.1.5); bu binalarda çatıya yapılacak her müdahale ayrıca koruma mevzuatına tabidir.

Statik değerlendirmeyi kim yapar, hangi belge istenir?

Planlı Alanlar İmar Yönetmeliği statik projeyi, mimari projeye ve zemin etüdüne uygun olarak inşaat mühendislerince hazırlanan ve yapının taşıyıcı sistemini gösteren proje olarak tanımlar (md. 57/6). Aynı yönetmelik, binanın kendi ihtiyacı için yapılacak güneş kaynaklı yenilenebilir enerji sistemlerini yapı ruhsatından muaf tutar; ancak bu muafiyet taşıyıcı sistemin etkilenmemesi ve Kat Mülkiyeti Kanunu uyarınca muvafakat alınması şartına bağlıdır. Uygulama projelerinin hazırlanması, fenni mesuliyetin üstlenildiğine dair taahhütnameyle birlikte ilgili idareye sunulması ve idareden izin alınması da zorunludur (md. 59/2). Yani ruhsat aranmaması, çatının yükü taşıdığının belgelenmesi gereğini ortadan kaldırmaz; tersine, muafiyetin şartı hâline getirir.

Yapı denetimi tarafında durum şöyledir: 4708 sayılı Yapı Denetimi Hakkında Kanun, güneş enerjisi santrallerini ve İmar Kanunu’na göre ruhsata tabi olmayan belirli yapıları kendi kapsamı dışında sayar (md. 1/2). Planlı Alanlar İmar Yönetmeliği de ruhsata tabi olmayan güneş sistemleri için yapı denetim kuruluşunu değil, fenni mesuliyet taahhüdünü ve idare iznini sayar. Kendi binanızda hangi belgenin kimden isteneceğini belediyenizin imar birimine sormak, teklifleri karşılaştırmadan önce yapılacak en kısa kontroldür. Kurulum teklifinde statik değerlendirmenin kapsamda olup olmadığına teklif karşılaştırma rehberindeki kalemlerle birlikte bakın.

Mühendisten ve kurulumcudan isteyebileceğiniz bilgiler:

• Hangi standarda ve hangi baskısına göre hesap yapıldığı.
• Panel kütlesinin hangi veri sayfasından alındığı ve konstrüksiyon ile balast ağırlığının dökümü.
• Kar yükünde kaymanın engellenip engellenmediği varsayımı ve birikme bölgeleri.
• Rüzgârda kenar ve köşe bölgeleri için ayrı hesap yapılıp yapılmadığı.
• Kanca, ankraj ya da balast yerleşiminin çatı planı üzerinde gösterimi.
• Çatının yerinde incelenip incelenmediği ve tespit edilen hasar.

Kar ağırlığı ve sigorta

Taşıma kapasitesi hesabı hasar olasılığını azaltır, sigorta ise hasarın parasal sonucunu karşılar. Yangın Sigortası Genel Şartları kar ağırlığını ana teminatın dışında sayar; bu risk ancak ek sözleşmeyle ve Kar Ağırlığı Klozu’na göre teminata eklenebilir (A.3.2). Klozdaki “açıktaki şeyler” istisnasının çatı panellerine nasıl uygulanacağı genel şartlarda açıklanmadığı için poliçede yazılı olarak netleştirilmelidir. Klozların ayrıntısı GES sigortası rehberinde, fırtına ve dolu senaryoları ise dolu ve fırtına sayfasında yer alıyor. Apartman çatısında taşıyıcıya yapılacak müdahalenin kat malikleri açısından sonuçları için apartman çatı GES rehberine bakabilirsiniz.
